반력이 직접 작용하지 않는 지점부 (KDS vs EC2)



KDS 24 14 21 콘크리트교 설계기준(한계상태설계법)

4.6.2.9 반력이 직접 작용하지 않는 지점부


그림 4.6-7 두 개의 보의 교차 영역에 대한 철근의 배치에서

A와 B에 대한 설명이 지지하는 보로 되어 있고 그림이 평면인지 정면인지 이해하기 힘들다.

뭔가 설명이 빠진듯한 느낌


그래서 EC2를 찾아 보니 아니나 다를까



EuroCode2

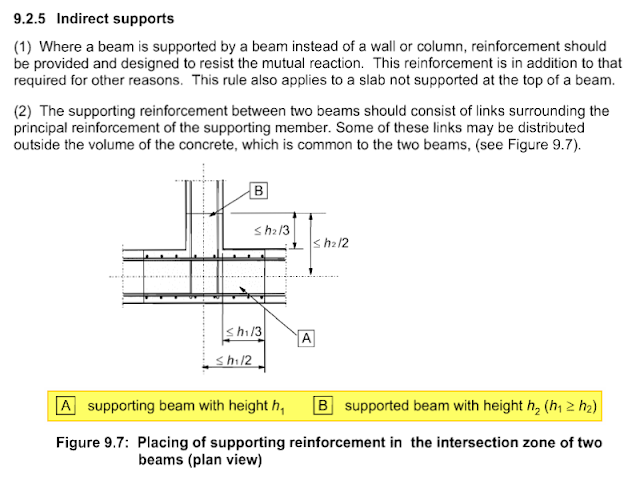

9.2.5 Indirect supports


A : 높이 h1인 지지하고 있는 보

B : 높이 h2인 지지 된 보(h1 ≥ h2)

이 그림은 평면이다.
