Anchorage by welded bars

 EC2 8.6 Anchorage by welded bars


(1) Additional anchorage to that of 8.4 and 8.5 may be obtained by transverse welded bars (see Figure 8.6) bearing on the concrete. The quality of the welded joints should be shown to be adequate.

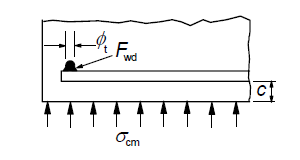

Figure 8.6: Welded transverse bar as anchoring device

Figure 8.6: Welded transverse bar as anchoring device


(2) The anchorage capacity of one welded transverse bar (diameter 14 mm- 32 mm), welded on the inside of the main bar, is F_btd. σ_sd in Expression (8.3) may then be reduced by  b_td / As,

where As is the area of the bar.

Note: The value of Fbtd for use in a Country may be found in its National Annex. The recommended value is determined from:

Fbtd = ltd φt σtd   but not greater than Fwd (8.8N)

where:

Fwd is the design shear strength of weld (specified as a factor times As fyd; say 0.5 As fyd where As is the cross-section of the anchored bar and fyd is its design yield strength)

l_td is the design length of transverse bar: ltd = 1,16 φt (fyd/σtd)0,5 ≤ lt

l_t is the length of transverse bar, but not more than the spacing of bars to be anchored

φt is the diameter of transverse bar

σtd is the concrete stress; σtd = (fctd +σcm)/y ≤ 3 fcd

σcm is the compression in the concrete perpendicular to both bars (mean value, positive for compression)

y is a function: y = 0,015 + 0,14 e^(-0,18x)

x is a function accounting for the geometry: x = 2 (c/ φt) + 1

c is the concrete cover perpendicular to both bars



KDS 24 14 21

4.5.4.7 용접철근에 의한 정착

(1) 정착은 4.5.4.5, 4.5.4.6에 따른다.콘크리트의 지압으로 횡방향 용접철근에 의하여 추가적인 정착력이 얻어진다용접 조인트의 품질이 적절하다는 것을 보여야 한다.


그림 4.5-9 정착장치로서의 횡방향 용접철근

(2) 횡방향 용접철근(지름 14mm-32mm) 하나의 정착력은 다음과 같이 계산된다
Fbtd = ltd db,t σtd  <= Fwd (4.5-6)

여기서

Fwd = 용접의 설계전단강도(항복력 As fy에 계수를 곱하여 정한다. 예를 들어 0.5 As fyd 여기서 As는 정착철근의 단면적, fyd는 설계 항복 강도)

l_td = 횡방향 철근의 설계 길이

l_t = 횡방향 철근의 길이

d_bt = 횡방향 철근의 지름

y = 함수( y = 0,015 + 0,14 e^(-0,18x))

x = 형상과 관련 있는 함수( x = 2 (c/ db,t) + 1)

c = 양쪽 철근에 수직한 콘크리트 피복 두께



EC2와 KDS 24 14 21의 차이점

1. EC2에 있는 다음 기호에 대한 설명이 KSD 24 14 21에는 없다.

σtd is the concrete stress; σtd = (fctd +σcm)/y ≤ 3 fcd

σcm is the compression in the concrete perpendicular to both bars (mean value, positive for compression)


KDS 24 14 21에서 설명하는 기호  y, x는 어디에 사용할지 알 수 없도록 설계 기준을 만들어 놓았다.



2. Fwd의 기호 설명이 다르다.

Fwd is the design shear strength of weld (specified as a factor times As fyd; say 0.5 As fyd where As is the cross-section of the anchored bar and fyd is its design yield strength)


Fwd = 용접의 설계전단강도(항복력 As fy에 계수를 곱하여 정한다. 예를 들어 0.5 As fyd 여기서 As는 정착철근의 단면적, fyd는 설계 항복 강도)
